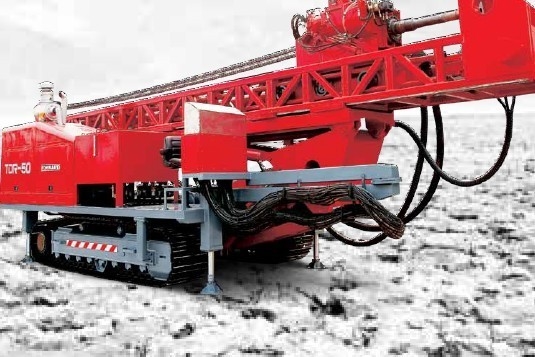

De universele boringsinstallatie van TDR -50 laat elke gebruiker toe om met de volgende methodes, met boorgatdiameters van 3.5 ″ aan 47 diepten van ″ en van de boring tot 1 200m te boren.

●Rotary-boort met directe omloop

●Rotary-boort met omgekeerde omloop

de boring van de ●Percussionkern (ram die uitboren)

de boring van de ●Wire-lijnkern

de boring van de ●Down-de-gatenhamer

●Free-daling boring

de boring van de ●Directionafwijking

De installatie van TDR servies kan gebruik voor ondiep olie en gas zijn, de drainage van het steenkoollaagmethaan, geothermy, explotation van mijn en de puttoepassing van het grote diameter kan de diepe water, ook gebruik voor gasemissies van kolenmijn zijn en gat van redding verslaan.

Tdr-50 de volledige Hydraulische Multifunctionele Hoogste Installatie van de Aandrijvingsboor

Gedetailleerde Specificaties

1. Verenig Motor

De dieselmotor, 6 in-line cilinders, 2 kleppen, turbocharged intercooled; Afzonderlijke cilinderkoppen, kaderblok; Het gebruiken van de mechanische technologie van de hoge drukinjectie voor brandstofsysteem.

De trapas van dieselmotor verstrekt macht voor hydraulische pomp door flexibele koppeling (die door KTR in Duitsland wordt gemaakt).

Modelwd10g330e211-Dieselmotor

Macht 330 HP (243 KW) @ 2200 t/min

Max.torque 1250 Nm@ 1500 t/min

Verplaatsing 9.726 L

Min Brandstofverbruik 210g/kw h

2. Hydraulisch Systeem

Vier hydraulische pompen, drie veranderlijke pompen van de verplaatsingszuiger en één vaste verplaatsing

de hydraulische pompen, allen verstrekken samen macht voor de installatie. Het hydraulische systeem is een open kring met de evenredige controleklep en volledig eenheid van de kringsfilter. Het filterelement kan worden vervangen.

De hittedissipatie van hydraulisch is van gedwongen - luchtkoeling. De veranderlijke pomp van de verplaatsingszuiger en de evenredige controleklep van het roteren en het voeden systeem zijn lading-gevoelige ontworpen,

welke controles de stroom van pomp zonodig. Alle hydraulische takken worden beschermd door overstromingsklep.

3. Kraanbalken en Mastschuine stand

De kraanbalk wordt gemaakt door zware vierkante staalpijp, zowel worden de voor als achtercilinders verbonden aan de boorsteun. Er zijn het sluiten apparaten bij zowel lading als reispositie. Elke kraanbalk kon helemaal alleen plaatsen.

De cilinder van mast heeft buffereind, dat schok kon verminderen wanneer het uitgaat en verslaat, en maakt het stabieler. De controleklep kon snelheid veranderen zoals nodig.

4. Controlebord

Boog-schommeling het paneel dat bij de linkerkant wordt gevestigd, en het kan onder de mast intrekken wanneer het vervoeren.

Het controlebord bestaat al apparaten en boorpositie. De streepjeraad bestaat: water-thermometer, tachometer, oliemanometer, drukmaat van roterend systeem, druk

maat van het voeden van systeem, drukmaat van het boren van systeem, druk van boring, Druk

van hulppomp enz.

5. Ineenschuivende Mast

De ineenschuivende mast verstrekt veel meer reisafstand en hoogte voor het boorhoofd, en

verkort de lengte van hoofdmachine in vervoer. De glijdende cilinder helpt de mast

met reisafstand tot 3.65 m, en maakt het stevig de grond contacteren, dienovereenkomstig,

minimaliseert de kracht van boorsteun.

Volledig Uitgebreid: 62 voet (18.9 m)

Volledig Ingetrokken: 39.4 voet (12 m)

6. Het voeden Systeem

Het hoogste aandrijvingshoofd wordt gedreven door hydraulische cilinder en ketting. Wanneer het toeneemt, het hogere eind van

de mast kon uitgebreid bij de verhouding van 1:2, is de maximum lengte van hoofdeenheid ongeveer 46 voet (14.02m)

Capaciteit van trekkracht achterkracht 110 230 lbf (50 000Kg)

Capaciteit van trekkracht onderaan kracht 26 455 lbf (12 000Kg)

Max. Trekkracht onderaan snelheid 80m/min

Slag van mastmisstap 3.65m

7. Veiligheidssysteem

Het hydraulische systeem van mast is uitgerust met veiligheids hydraulische klep, wanneer iets verkeerd gaat

met hydraulisch systeem en roteer eenheid boort onderaan onbeheerst, de hydraulische veiligheid

de klep zal de hoofdeenheid sluiten, houdt het dus van het boren tegen neer en vermijdt een ongeval.

8. Langzaam-voedt boor-op Klep

De exploitant kon de druk door langzaam boor-omhoog het voeden nauwkeurig controleren.

9. Hoogste Aandrijvingshoofd

Het hoogste aandrijvingshoofd past voor tricone beetje, DTH-hamer, PDC-Dillebeetje en diamantbeetje aan dat samenkomt

de speciale vraag van roteert snelheid en torsie tijdens het werk. De 4 verschuivingsversnellingsbak die aansporingstoestel gebruiken

aandrijving, olieoliebadsmering. De hydraulische Motor en de versnellingsbak konden veel hoge snelheid voorzien

en aan te passen torsie.

De hoek van roteert eenheid zou kunnen worden aangepast zoals nodig, uitstrekt zich van (verticaal) 0º--90º.

Interne diameter van de schacht van de tapkraankern: 76.2 mm

11. Machtsmoersleutel

De tang wordt ontworpen en volgens SY/T5074-norm en API Specificatie 7K“ Specificatie voor het Boren van en goed het Onderhouden van Materiaal“ vervaardigd.

De grootte belde 3 1/2 koppeling ″ - lichaam 8 ″

Max.Torque 100 000 NM

Omwentelingssnelheid 2.7 – 40 t/min

12. Het opzetten: Kruippakje, Landingsgestel van Graafwerktuig

Max.Moving is de snelheid 3 Km/h.

13. Kraanarm

Hydraulische aandrijving en controle, roterende steun 180º. Ladingscapaciteit 7 605 lbf (3 450 Kg).

14. Drijvende Sub

Drijvende sub maakt het voor de verbinding mogelijk om zich bij de waaier van 3 ″ (76.2 mm) te bewegen.

15. Kruk

De kruk die door hydraulische motor wordt gedreven die achter de mast wordt gevestigd, die voor het opheffen van boringshulpmiddelen gebruiken, zoals staven, omhulselpijp, boorbeetje, en boorkraag, enz.-Verrichting van kruk is onafhankelijk van andere het boren functie.

Kabelcapaciteit van kruk 50 m

Leeg wiel die kracht trekken 3450 kg

Lege wielsnelheid 60 m/min

staalkabel 13 mm, 35 m

16. Lijnkruk

De installatie ook is uitgerust met lijnkruk, die voor kernboring en ander boorgebied gebruiken.

Maximum het opheffen capaciteit: 1.5 ton. (Naakte Trommel)

Staaldraad Dia.: 6mm

Kabelcapaciteit: 1500m

De enige draad het opheffen snelheid is 0280m/min, is het stepless regelbaar en gebruikt voor lift en zet het ontdekken van apparaten op.

17. Schuimpomp

De schuimpomp wordt gedreven door hydraulische, Horizontale, triplex, enige de zuigerpomp van de acterenwisselwerking.

Maximum verplaatsing 75 L/min.

Maximum druk 6 Mpa

18. Hulpmiddelsmeermiddel

Hulpmiddelsmeermiddel die het boorhulpmiddel voor DTH-hamer smeren.

Smeeroliestroom: 0-12 L/u

opslag: 8 L

19. Elektrosysteem

Generator en het beslag dat door dieselmotor wordt de gedreven verstrekken 24V totaal gelijkstroom. Alle kabels worden beschermd door verbindingslijn. Voorts zijn alle kringen uitgerust met kortgesloten.

Generator 24 V gelijkstroom

Batterij 2 batterijenparallellen die aan 12 V worden verbonden

Hoofdlamp 4 halogeenschijnwerper
