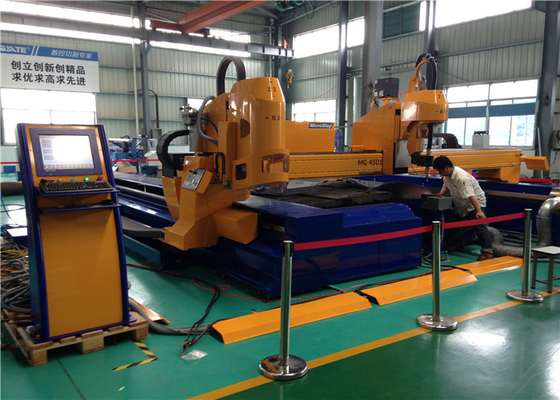

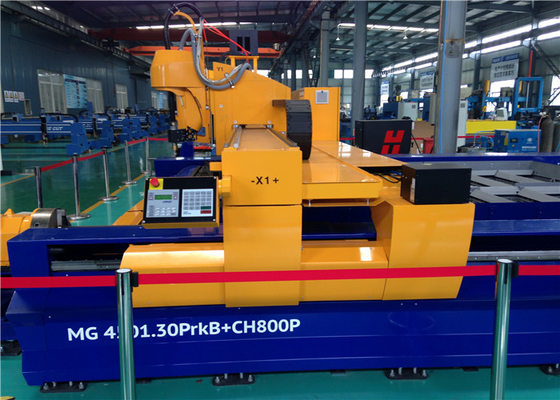

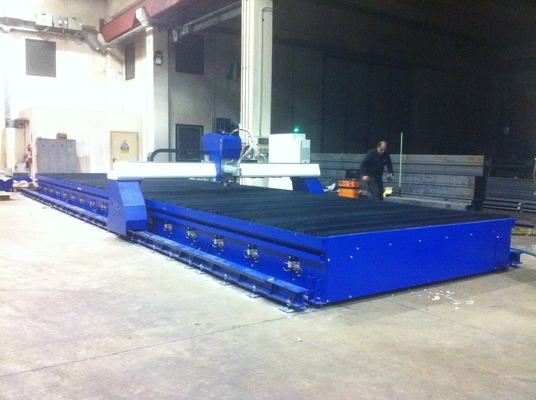

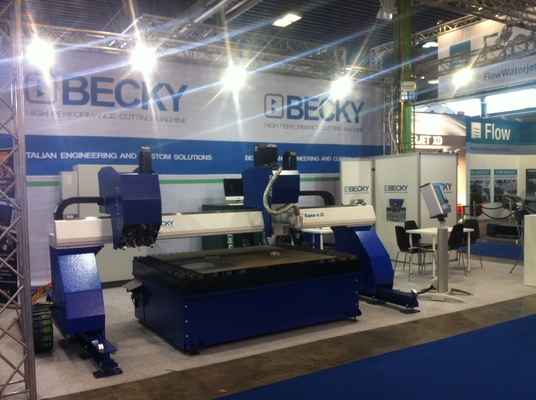

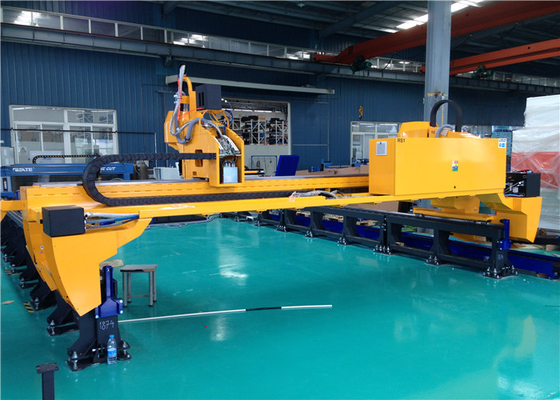

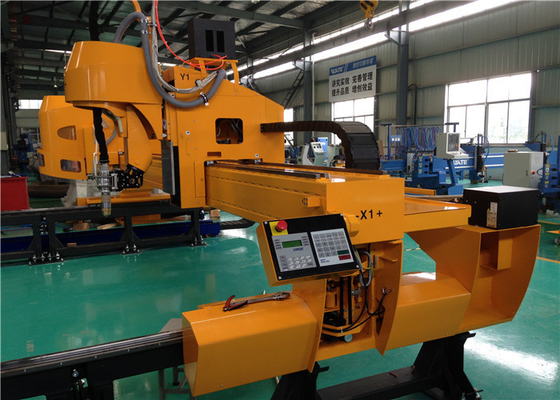

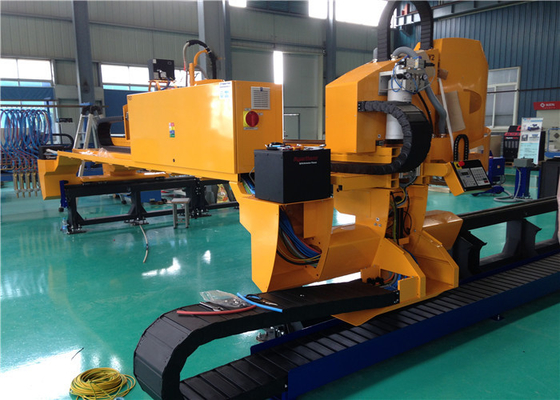

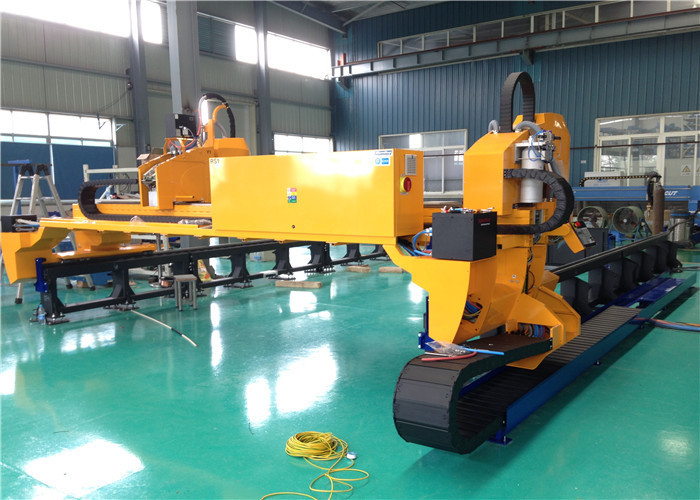

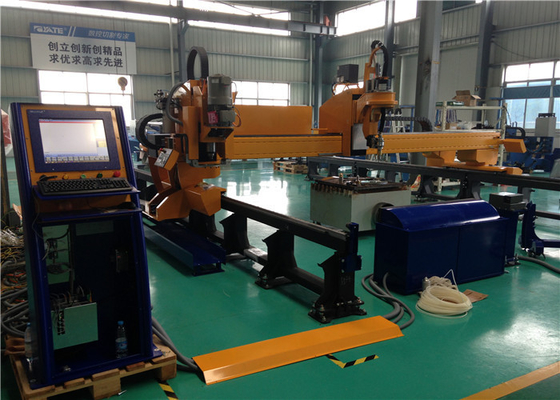

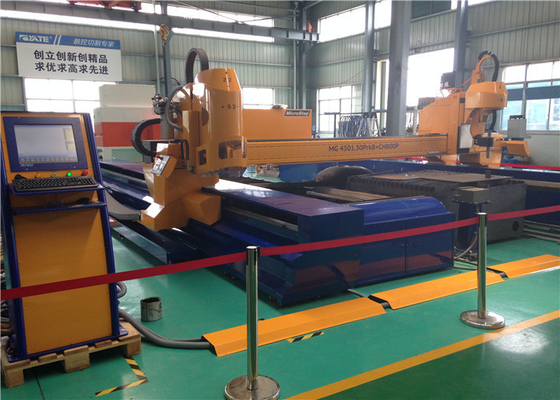

CNC Roterende Beveling Plasmasnijmachine

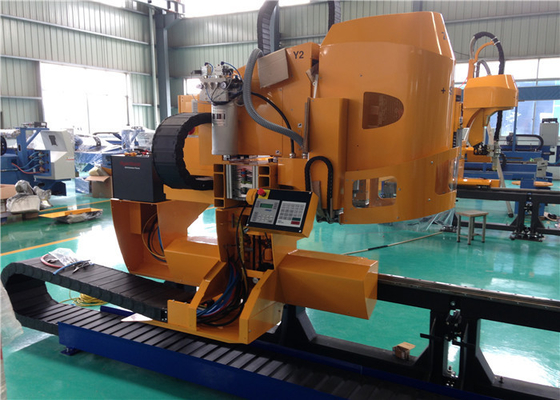

Grote Afbeelding : CNC Roterende Beveling Plasmasnijmachine Beste prijs

Productdetails:

Plaats van herkomst:	Italiaans ontwerp en geassembleerd in China
Merknaam:	HERMMAN & YATAI
Certificering:	CE
Modelnummer:	RB4000X15M/RB5000X18M/RB6000X27M

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 eenheden
Prijs:	Depend on customer requirements
Verpakking Details:	PLASTIC FILM WARRAPED, U-BAR STEUN.
Levertijd:	30-40 werkdagen
Betalingscondities:	30% vooraf, wordt 70% ontruimd vóór betaling

Contact

Gedetailleerde productomschrijving

Hoog licht:

elektrische snijmachine

bladhulpmiddelen om metaal te snijden

Automatische CNC Dubbele de vierkant-Buisstraal van de Plasmasnijmachine voor Orbitaal Plasma Beveling

1.Description

Roterende die Beveling-Machine in het orbitale plasma beveling op staalplaat, zowel voor vloeistaal als roestvrij staal wordt gebruikt. CNC het controlemechanisme en het voltooide elektro drijfsysteem, het nestelen software zijn van Italië. De machinebrug en het verrichtingsbureau worden ontworpen door Italiaanse HERMMAN en in China gemaakt.

2. Z32 slingert het roterende beveling apparaat van FLORENZ met robotwapens: A+B servomoties.

Nr.

Puntennaam

Beschrijvingen

Oorsprong

Qty.

De schommelingsac van het robotwapen servomotoren

a) 100W AC servo harmonische motor voor roterende robotwapens.

het toestelreductiemiddel van de 1:200 hoge precisie.

Japan

2sets

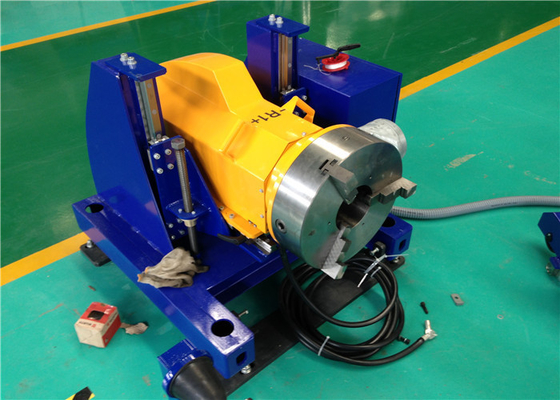

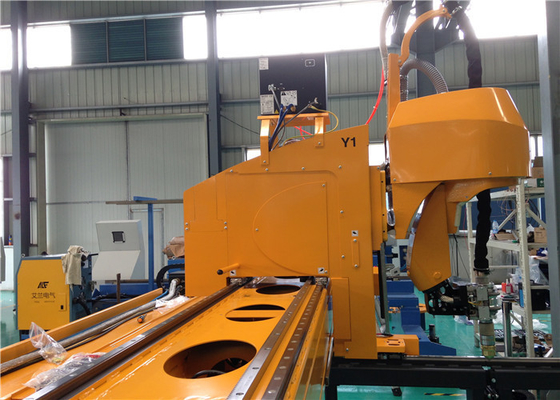

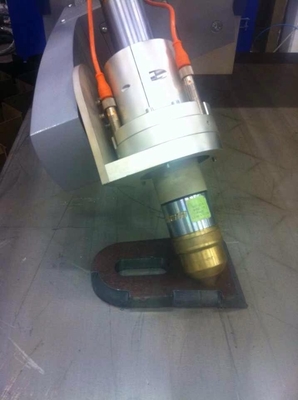

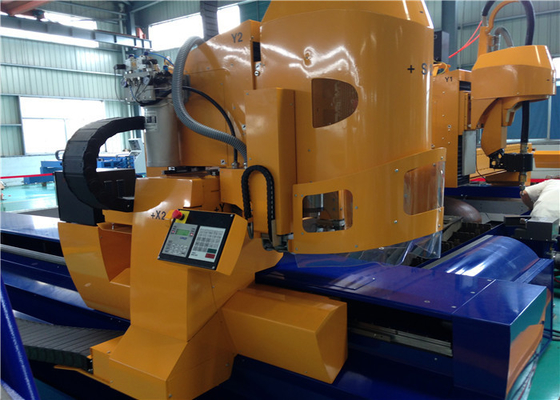

Het roterende mechanische apparaat van het robotwapen

a) Dubbele zonderlinge schommelingsapparaat & het wapenstructuur van de aluminiumlegering.

b) Het metaaldekking van de poederdeklaag.

c) De houder van de het zelf-terugstellentoorts met antibotsingsapparaat.

Italië

1set

(1). AC servomotor & bestuurder op asmoties XYZ:

Nr.

Puntennaam

Beschrijvingen

Oorsprong

Qty.

X-u as longitudinale motie

a) Hoge torsie1700w/7.7 NM AC servomotor met rem.

b) Bus communicatie interface in real time.

Italië

2sets

Y-z as transversale & opheffende moties

750W/3.0Nm servomotor met rem.
Bus communicatie interface in real time.

Italië

2sets

(2) Z32 HET CONTROLEMECHANISME VAN FLORENZ CNC:

Nr.	Puntennaam	Beschrijvingen	Oorsprong	Qty.
1	PC-computer	De computer van gastheerpc. Hoge snelheid RTOS. Toetsenbord en paneel.	Italië	1set
2	CNC controlemechanisme	Het industriële systeem van de motiecontrole Bus-mededeling interface in real time	Italië	1set

(3) Z32 het nestelen software: 3D scherpe manifestatie & parameters & plaatsende begeleiding:

Nr.

Puntennaam

Beschrijvingen

Oorsprong

Qty.

Beveling het nestelen software

3D delenvoorproef.
De begeleiding van Bevelingsreeksen.

Italië

1set

Bevelingsgegevensbestand

Het gegevensbestand van de Bevelingscompensatie.

b) De compensatiegegevensbestand van de Bevelingshoek.

Italië

1set

3.B DELEN

CNC snijmachinespecificatie & configuraties

(1). Machineconfiguratie:

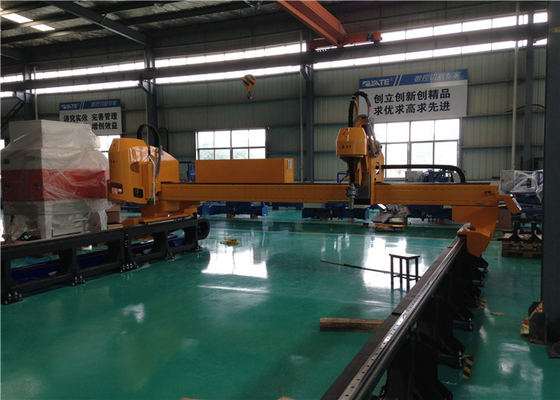

Machinebrug	De dubbele structuur van de vierkant-buisstraal is ontworpen in Italië en gemaakt in China.

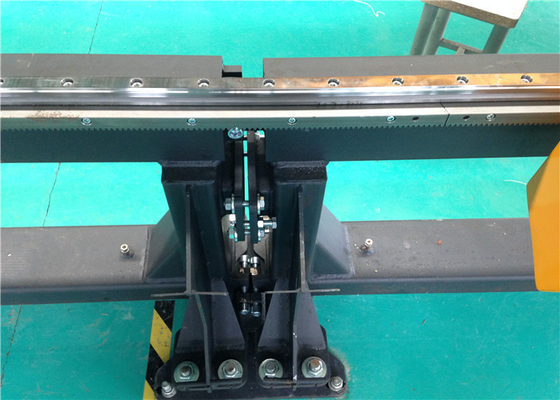

Staalspoor & rek	Chinese 43KG/M
De spanwijdte van het staalspoor	4000mm
De lengte van het staalspoor	18m*2 kanten
Machine op x-u as longitudinale moties	Italiaanse dubbel-kantenac servoaandrijving Italiaanse 1700W*2sets
Machine op y-as transversale moties	Italiaanse AC servoaandrijving Italiaanse 750W*1set
Machine op z-as opheffende moties	Italiaanse AC servoaandrijving Italiaanse 750W*1set
X-u-y-z astoestelreductiemiddel	Duitse NEUGART 2+1+1sets
Verrichtingsbureau + het paneel van het Aanrakingsscherm	Het onafhankelijke ontwerp & aanrakingsscherm Italiaanse Hermann
3D roterend beveling CNC controlemechanisme	Italiaanse geïntegreerde FLORENZ Z32 CNC controlemechanisme 1set
Elektrocontrole & servosysteem	Duitse SIEMENS & Italiaanse D.ELECTRON 1set
Fijne plasmakrachtbron & toorts	De V.S. HPR260xd met autogascontrole 1set
CNC de verhuizer van de plasmatoorts	Aluminiumplaat + lineaire dragende schuif Chinese ydt-Z/F 1set
CNC het heftoestel van de plasmatoorts	Schroefstaaf + AC servomotor Italiaanse D.ELECTRON 1set
De schommelingsapparaat van het robotwapen: A+B asmoties	Japanse AC servo harmonische motor 100W* 2sets
De schommelings mechanisch apparaat van het robotwapen	Italiaanse HERMANN 1set
Transversaal motie mechanisch systeem	Precisietoestel/rek & lineair het leiden spoor met het dragen van schuif TAIWAN HIWIN 1set
De scherpe lijst wordt gemaakt door klant en de tekening is van Chinese YATAI, zou het aan het systeem van de dampextractie moeten worden voldaan.
De machinestichting is samengesteld uit h-straalstaal en voorbereidingen getroffen door klant, is de tekening van YATAI-fabriek.

(2) de machine functioneert:

Het nestelen software voor het beveling	Italiaanse LIBELLULA-rand-Besnoeiing 1set
Bevelings scherp gegevensbestand	Italië 1set
AC het servocontrolemechanisme van de de toortshoogte van het boogvoltage	Italië 1set
Antibotsingsapparaat van plasmatoorts	China 1set
X-u-y het elektro & mechanische beperkte apparaat van de asmotie:	4+4 eenheden
Het apparaat van de machtsstabiliteit	Chinese 5000VA 1set
Stofreinigingsmachine voor het gezicht van het staalspoor	China 1set

(3). Machine technische beschrijvingen:

Efficiënte scherpe breedte	≤ 3,100mm
Efficiënte scherpe lengte	≤ 16,000mm
Machine nutteloze snelheid	050m/min
Plasma scherp materiaal	Vloeistaal & roestvrij staal
Plasma het doordringen dikte	Verwijs naar het model van de plasmamacht
De scherpe dikte van de plasmarand	Verwijs naar het model van de plasmamacht
De afstand van de plasmatoorts up/down	≤280mm
De hoogtecontrole van de plasmatoorts	De toortscontrole van het boogvoltage
Maximum beveling hoek	±45 graad
Maximum schommelingssnelheid	3000mm/min
Min. hoekfout	±1.5 graad
Min. beknotte randfout	±1.0mm
De norm van de machineprecisie	Overeenstemming met Chinese JB/T5102-1999 norm
De verticale precisie van de plasmatoorts	±0.3mm
Plasmatoorts het volgen precisie	±0.5mm
Zijlengte: 1000*1000 Beelinesnelheid: 500800mm/min
Punt van kruisingsfout	±0.5mm
Beelinefout	±0.3mm
Cirkelgraadfout	±0.5mm
Diagonale fout	±0.5mm
Snelheids plaatsende fout	±0.5%
Scherpe ruwheid	Ra≤12.5μm
Hoofd zijbeelinefout van het staalspoor	2.0mm/10000mm
De hulpfout van spoor zijbeeline	2.0mm/10000mm
De hoofd horizontale precisie van het spoorgezicht	±0.1mm/1000mm
Horizontale fout tussen hoofd & hulpspoor	≤2.0mm

(4). Machinearbeidsvoorwaarde:

Het werk temperatuur	-10℃~+40℃
Relatieve vochtigheid	≤95% zonder condensatie
Milieu	Ventilatie en geen schok
Voeding van CNC systeem	AC 1-Phase/220V±10V
Voeding van plasmamacht	AC 3-Phase/380V±10V
Machtsfrequentie	50/60Hz
De capaciteit van de machineinput	≤5Kw
De capaciteit van de plasmamacht	≤80Kw
De soorten van het plasmagas	Kompreslucht/Zuurstof/Stikstof zo
Van het bron plasmagas vereisten	Bevroren & droge lucht met 3 niveaufilter zonder olie & water
De stroom van het plasmagas	Druk: 1Mpa, Stroom: 0.8m3/min

4.Machine hoofdlijst van onderdelen:

Punten	Merk/Oorsprong	Qty.	Beeld
CNC controlemechanisme voor het 3D beveling	Italiaans Z32 FLORENZ	1
Het aanrakingsscherm en verrichtingsbureau	Het Italiaanse ontwerp & Chinees maakten	1
Fijne plasmamacht & toorts	De V.S. HYPERTHERM HPR260xd	1set
Robotwapen 2 het mechanische apparaat van de asschommeling	Italiaanse Hermann	1set
Het nestelen software voor schuine rand	Italiaanse LIBELLULA Rand-besnoeiing versie	1
Transversale servobestuurder	Italiaanse D.ELECTRON	1sets
Longitudinale servobestuurder		2sets
Toorts die servobestuurder opheffen		1sets
Transversale servomotor	Italiaanse D.ELECTRON	1*750W
Longitudinale servomotor		2*1700W
Toorts die servomotor opheffen		1*750W
Roterende harmonische servomotor van robotwapen	Japans merk	2*100W
Transversaal toestelreductiemiddel	Duitse NEUGART	1
Longitudinaal toestelreductiemiddel		2
Het reductiemiddel van het toorts opheffende toestel		1
Transversale mechanische motie	Lineair spoor met schuif TAIWAN HIWIN	1
Longitudinaal spoor & rek	Chinese 43KG	18M

5.C DELEN

Andere opties voor klanten

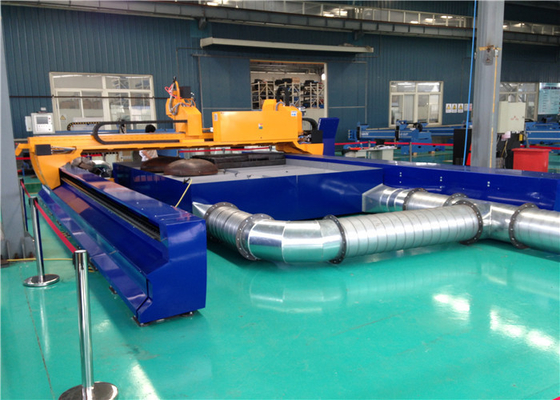

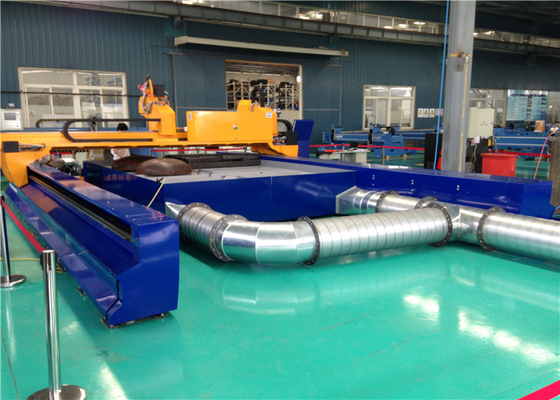

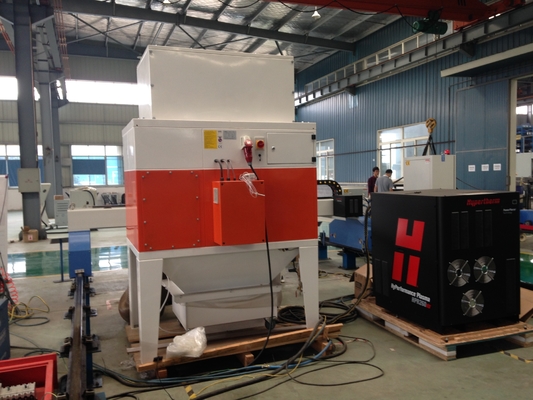

Damp & stof het extractiesysteem werkt met snijmachine, wordt het voorbereid door klant bij fabriek in Chili.
De luchtcompressor/de gasopslag/de bevroren droger worden voorbereid door klant bij fabriek in Chili.
