Voortbewegings de Snelheidsreductiemiddelen van de Proefbankversnellingsbak met het Synchroniseren van Functie tussen Wielen

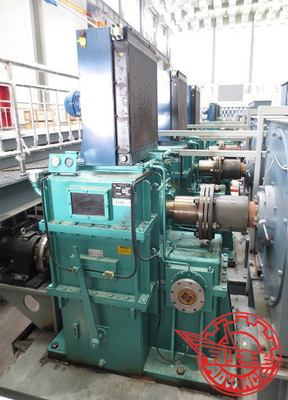

2s2000 voortbewegingsproefbankversnellingsbak met het Synchroniseren van Functie tussen Wielen

Beschrijving

2S2000 de versnellingsbak wordt ontwikkeld voor een proefbank aan het testen van voortbewegingsprestaties. Het wordt ontworpen van twee snelhedenregeling (einde en het mechanische verschuiven), hoofd input-output die verticaal wordt gecompenseerd. Via een paar konische tandwielen, realiseer het synchroniseren van functie tussen wielen. Gebruik olie-lucht koeler. Pas lagers en oliepomp van buitenlands bekend merk toe.

Hoofdgegevens

1. Geschatte inputmacht: 2000kW
2. Stijgende verhouding bij 1st snelheid: i=1: 3.357
3. Inputsnelheid: n=0~519r/min
4. Max. inputtorsie: kNm 65
5. Stijgende verhouding bij 2de snelheid: i=1: 2.050
6. Inputsnelheid: n=414~852r/min
7. Max. inputtorsie: kNm 39
8. Max. torsie die door schacht wordt overgebracht te synchroniseren: Tmax=15 kN.m
9. Snelheid van het synchroniseren van schacht: n≤852 r/min
10. Hoogte van het centrum van het inputeind: 690mm (voetstuk: 645mm; grondplaat: 45mm)
11. Hoogte van het centrum van het outputeind: 1190 mm (met inbegrip van grondplaat: 45mm)
12. Hoogte van het synchroniseren van het centrum van het outputeind: 690mm

Toepassing

2S2000 de versnellingsbak is geschikt voor proefbank om CRH-locomotief, ook voor transmissietoepassing te testen die gelijkaardige functieeisen heeft.
